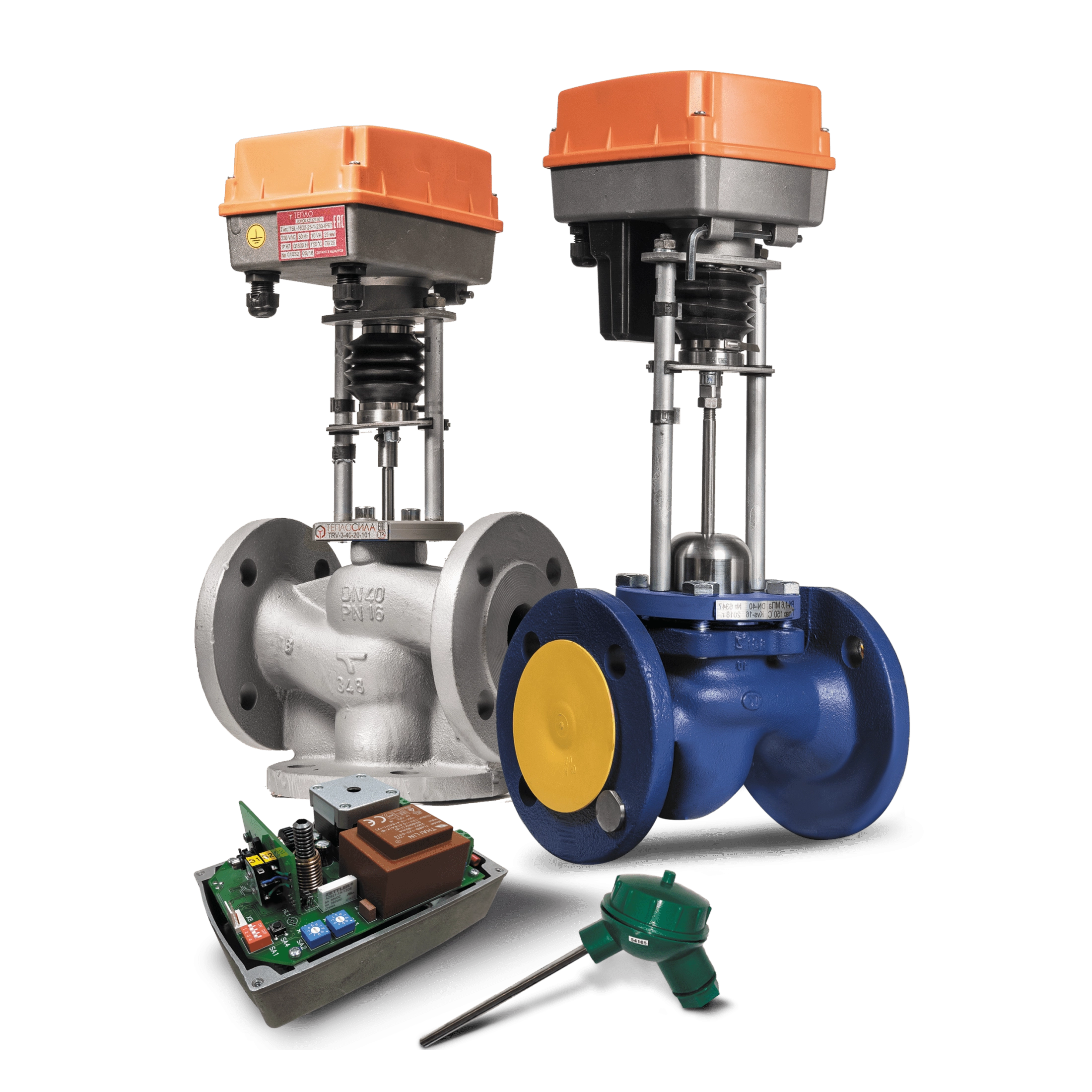

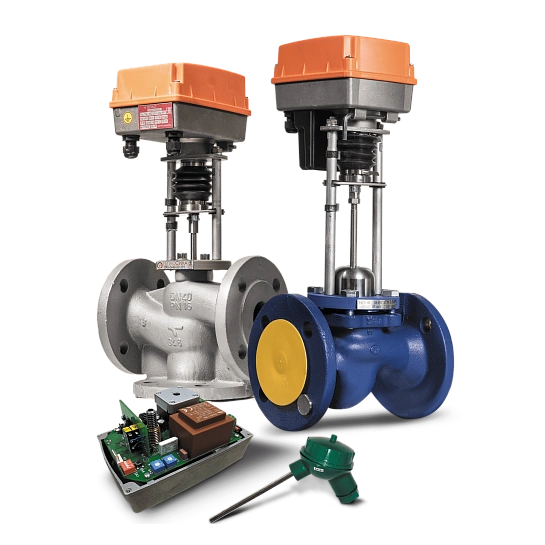

- Терморегулирующий электропривод TSL-T осуществляет регулирование непосредственным воздействием на шток двухходового или трехходового регулирующего клапана (коэффициенты контура регулирования настраиваются автоматически).
- Клапан с терморегулирующим электроприводом позволяет выполнять регулирование температуры теплоносителя без использования шкафа управления. Датчик температуры теплоносителя (Pt1000) в комплект поставки не входит, заказывается дополнительно.
- Диапазон регулирования температуры – 1 - 99 °С. Установка температуры происходит с помощью микропереключателей под крышкой терморегулирующего электропривода TSL-T.
- Для контроля за поддерживаемой температурой, а также для снятия архива данных возможно подключение к терморегулирующему электроприводу TSL-T через встроенный интерфейс связи RS-485 по протоколу Modbus RTU.
- Также возможно оснащение регулирующих клапанов терморегулирующим электроприводом TSL-TR с функцией безопасности. Данный электропривод при отключении электропитания обеспечивает регулируемое полное либо частичное закрытие клапана. Величина закрытия клапана выставляется положением концевых выключателей электропривода.
Основные технические характеристики двухходовых терморегулирующих клапанов TRV
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Максимальная условная пропускная способность Kvs, м³/час |
0,16 0,25 0,4 0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3
|
2,5 4 6,3 8 10
|
6,3 8 10 12,5 16
|
10 12,5 16 20 25
|
10 12,5 16 20 25 32 40
|
25 40 50 63
|
40 63 80 100
|
63 80 100 125 160
|
|
Коэффициент начала кавитации Z** |
0,6 |
0,55 |
0,5 |
0,45 |
0,4 |
||||
|
Расходная характеристика |
линейная составная |
||||||||
|
Номинальное давление PN, бар (МПа) |
16 (1,6), 25 (2,5)* |
||||||||
|
Протечка в затворе, % от Kvs, не более |
0,01 |
||||||||
|
Ход штока, мм |
10 |
10 |
20 |
22 |
25 |
32 |
40 |
||
|
Тип присоединения |
фланцевый |
||||||||
|
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
||||||||
|
Температура рабочей среды Т, °С |
TRV: вода, гликоль +5…+150 TRV-T: перегретая вода, пар до +220 |
||||||||
|
Материалы:корпус |
чугун |
||||||||
|
крышка |
сталь 20 |
||||||||
|
шток плунжер седло |
нержавеющая сталь 40Х13
|
||||||||
|
сменный блок уплотнения штока |
направляющие – PTFE; прокладки: TRV – EPDM, TRV-T – высокотемпературный EPDM E90SR |
||||||||
|
уплотнение в затворе |
"металл по металлу" |
||||||||
*поставляется по спецзаказу
**только для TRV
Основные технические характеристики трехходовых терморегулирующих клапанов TRV-3
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Максимальная условная пропускная способность Kvs, м³/час |
0,63 1,25 1,6 2,5 4 |
4 5 6,3
|
6,3 8 10
|
10 12,5 16
|
16 20 25
|
25 31,5 40
|
50 63
|
80 100
|
125 160
|
|
Пропускная характеристика |
A - AB, равнопроцентная; B - AB, линейная |
||||||||
|
Номинальное давление PN, бар (МПа) |
16 (1,6) |
||||||||
|
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
||||||||
|
Температура рабочей среды Т, °С |
+5…+150 |
||||||||
|
Ход штока, мм |
14, 20* |
14 |
14, 20* |
14, 25* |
35* |
40* |
|||
|
Тип присоединения |
фланцевый |
||||||||
|
Материалы:корпус |
чугун |
||||||||
|
запорный узел (плунжер) |
латунь CW614N |
||||||||
|
шток и седло канала B |
коррозионностойкая сталь ГОСТ 5632 |
||||||||
|
уплотнение штока |
прокладки - EPDM, направляющие - PTFE |
||||||||
*при максимальной пропускной способности
Маркировка и пример заказа терморегулирующих клапанов TRV и TRV-3
TRV-X1-X2-X3-X4
где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
TRV-T-X1-X2-X3-X4
где:
TRV-T – Условное обозначение клапана регулирующего высокотемпературного;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
TRV-3-X1-X2-X3
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода.
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +150°С (регулирование температуры в диапазоне 1-99°С), рабочим давлением 1,6 МПа, оснащенный терморегулирующим электроприводом TSL-1600-25-1T-230-IP67 (тип электропривода 201). По дополнительному заказу поставляется с аналоговым датчиком температуры теплоносителя ТДТА-100.
TRV-40-16-201
Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +220°С (регулирование температуры в диапазоне 1-99°С), рабочим давлением 1,6 МПа, оснащенный терморегулирующим электроприводом TSL-1600-25-1T-230-IP67 (тип электропривода 201). По дополнительному заказу поставляется с аналоговым датчиком температуры теплоносителя ТДТА-100.
TRV-T-50-16-201
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды +150°С (регулирование температуры в диапазоне 1-99°С), оснащенный терморегулирующим электроприводом TSL-1600-25-1T-230-IP67 (тип электропривода 201). По дополнительному заказу поставляется с аналоговым датчиком температуры теплоносителя ТДТА-100.
TRV-3-15-2,5-201
