Преобразователи расхода вихревые электромагнитные ВЭПС-Р

Под заказ

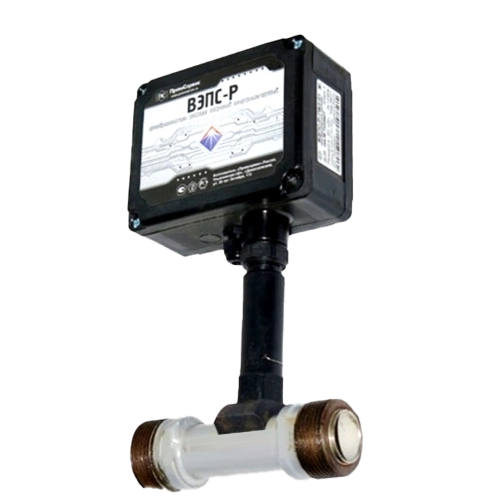

Преобразователи расхода вихревые электромагнитные ВЭПС-Р цена
Заказать
Иконка вопросЗадать новый вопрос

ВЭПС-Р могут использоваться в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе расходомера-счетчика, а также могут быть использованы в составе автоматизированных систем сбора данных, контроля и регулирования технологических процессов.

Преобразователи расхода ВЭПС-Р являются продолжением серии вихревых электромагнитных преобразователей ВЭПС, полностью соответствуют требованиям «Правил коммерческого учета тепловой энергии, теплоносителя» от 18.11.2013 г., зарегистрированы в Государственном реестре средств измерений РФ под № 61872-15. Преобразователи расхода вихревые электромагнитные ВЭПС-Р соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Декларация о соответствии ТС № RU Д-RU.АУ04.В.19777 действительна до 23.06.2020 г.

Назначение

Преобразователи предназначены для преобразования объемного расхода и объема жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и представления информации о расходе и объеме на внешние устройства.

Область применения

ВЭПС-Р могут использоваться в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе расходомера-счетчика, а также могут быть использованы в составе автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Преобразователи могут быть использованы в системах горячего и холодного водоснабжения, централизованных системах питьевого водоснабжения на объектах коммунального хозяйства и других предприятиях.

Преобразователи ВЭПС-Р имеют следующие модификации:

  • ВЭПС-Р-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
  • ВЭПС-Р-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.

Краткие технические характеристики

Типоразмеры (Ду) ВЭПС-Р: 20; 25; 32; 40; 50; 80; 100 мм.
Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду указаны в таблице.

Ду, мм   Значение расхода, м3/ч
Qmin Qmax
20 0,3 15
25  0,4  20
32  0,5  25
40  0,8  40
50  1,0  50
80  2,5  125
100  5,0  250

Параметры контролируемой среды:

  • диапазон температур, °С от 5 до 150;
  • давление избыточное, МПа, не более 1,6;
  • ионная проводимость, См/м, не менее 5×10-4;
  • кинематическая вязкость, м2/с, не более 1,5×10-6.

Пределы допускаемой относительной погрешности ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы в зависимости от расхода не превышают значений, установленных в «Методике осуществления коммерческого учета тепловой энергии, теплоносителя» от 17.03.2014 г.

Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5×Ду и 2×Ду.

Питание ВЭПС-Р в зависимости от модификации осуществляется от источника постоянного тока напряжением:

  • для модификаций ВЭПС-Р-ПБ1-01 – от 8 до 25 В (от внешнего источника);
  • для модификации ВЭПС-Р-ПБ2-01 – от 1,7 до 3,6 В (от литиевого элемента ER18505).

Группа исполнения ВЭПС-Р по ГОСТ Р 52931 не хуже, чем:

  • по устойчивости к воздействию окружающей среды:
    • для модификации ВЭПС-Р-ПБ1-01 – C4;
    • для модификации ВЭПС-Р-ПБ2-01 – C3;
  • по устойчивости к механическим воздействиям – N1.
    • Степень защиты ВЭПС-Р от пыли и воды по ГОСТ 14254 – IP65.

Средняя наработка на отказ, не менее –75000 ч.
Средний срок службы, не менее –15 лет.
Межповерочный интервал - 4 года.
Гарантийный срок - 8 лет.

Страна-производитель: Россия
Цвет: Черный
