Преобразователи расхода вихревые электромагнитные ВЭПС

Хит
Под заказ

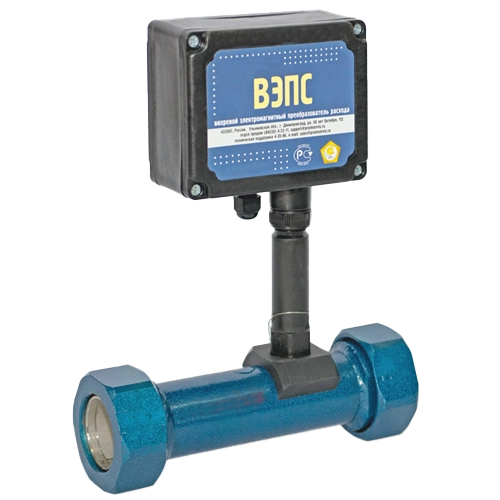

Преобразователи расхода вихревые электромагнитные ВЭПС цена
Заказать
Иконка вопросЗадать новый вопрос

Существенным достоинством ВЭПС являются относительная простота конструкции и, следовательно, невысокая стоимость, достаточные для коммерческого учёта метрологические характеристики (погрешность не более ±1,5%, динамический диапазон – 32, межповерочный интервал 4 года). ВЭПС при преобразовании расхода жидкости не использует амплитудные параметры измеряемого сигнала, что в свою очередь положительно сказывается на стабильности его характеристик при эксплуатации.

Доставка
Бесплатная доставка

По всей Перми

Доминирующие позиции в объёме производства на сегодняшний день занимает преобразователь расхода вихревой электромагнитный ВЭПС. АО "ПромСервис" одно из первых в России разработало и приступило к выпуску с 1996г. вихревого преобразователя на основе электромагнитной сенсорной системы. Принцип действия ВЭПС заключается в преобразовании частоты вихреобразования, возникающего в контролируемой среде при обтекании потоком призмы установленной в проточной части прибора, в электрический сигнал той же частоты. При этом частота вихреобразования находится в зависимости от скорости движения потока жидкости и в определённом диапазоне расходов описывается линейным законом. Принцип детектирования сигнала ВЭПС подчинён закону электромагнитной индукции, и в связи с указанной особенностью применим только для проводящих жидкостей.

На сегодняшний день АО «ПромСервис» производит преобразователь расхода вихревой электромагнитный ВЭПС, начиная с Ду20 и заканчивая Ду300, в нескольких модификациях в зависимости от исполнения УФС.

По типу выходного электрического сигнала производятся преобразователи расхода с ненормированным (частотным), нормированным на единицу объёма (импульсным) выходом, а также с токовым унифицированным выходом 4-20мА. При этом, в зависимости от диаметра проточной части, первичные преобразователи, сохраняя основные элементы конструкции, подразделяются на конструкции малых (Ду20-50), средних (Ду80-150) и больших диаметров (Ду200-300).

Существенным достоинством ВЭПС являются относительная простота конструкции и, следовательно, невысокая стоимость, достаточные для коммерческого учёта метрологические характеристики (погрешность не более ±1,5%, динамический диапазон – 32, межповерочный интервал 4 года). ВЭПС при преобразовании расхода жидкости не использует амплитудные параметры измеряемого сигнала, что в свою очередь положительно сказывается на стабильности его характеристик при эксплуатации.

Зарегистрированы в Государственном реестре средств измерений РФ под № 14646-05.

Конструкция преобразователей ВЭПС защищена патентом на изобретение №2350911 «Датчик вихревого электромагнитного счетчика жидкости».

С 2007 года начат выпуск модификации ВЭПС с верхним расположением магнитной системы (ВЭПС ВРМ), которая имеет лучшие, по сравнения со старой конструкцией, эксплуатационные характеристики:

  • менее подвержена осаждению ферромагнитных частиц в проточной части прибора в месте установки магнита. При этом даже те незначительные отложения ферромагнитных частиц, которые могут накапливаться в месте установки магнитов, не приводят к замыканию электрода на корпус и, соответственно, к выходу приборов из строя;
  • метрологические характеристики ВЭПС с новой конструкцией магнитной системы не изменились по сравнению со старой конструкцией;
  • стойка корпуса УФС изготовлена из пластика, обладает меньшей теплопроводностью по сравнению со стальной, следовательно, корпус УФС вместе с электронным модулем менее подвержен тепловому нагреву, что улучшает условия работы электроники.

Диаметры условного прохода (Ду) ВЭПС: 20; 25; 32; 40; 50; 80; 100; 150; 200; 250; 300 мм.

Ду, мм   Значение расхода, м3/ч
Qmin Qt Qmax
20 0,3 0,5 8
25  0,4   0,63 10
32  0,5  1,0  16
40  0,8  1,6  14
50  1,0  2,0  32
80  2,5   5,0 80
100  5,0  10  160
150  12,5  25  400
200  25  40  630
250  32  63  1000
300  50  100  1600

Преобразователи ВЭПС имеют следующие модификации:

  • ВЭПС-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
  • ВЭПС-ПБ1-02 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи;
  • ВЭПС-ПБ1-03 – преобразует значение расхода в унифицированный сигнал постоянного тока 4 – 20 мА (0 - 5 мА или 0 - 20 мА - по специальному заказу), пропорциональный расходу. Питание прибора осуществляется от внешнего источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи. Минимальный ток выходного сигнала соответствует расходу Qmin в м3/ч (Таблица 1);
  • ВЭПС-ПБ1-04 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
  • ВЭПС-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.

Параметры контролируемой среды:

  • диапазон температур ...........................................от 5 до 150 °С;
  • рабочее избыточное давление ..........................не более 1,6 МПа;
  • ионная проводимость ..........................................не менее 5×10-4 См/м;
  • кинематическая вязкость ....................................не более 1,5×10-6 м2/с;

Пределы допускаемой основной относительной погрешности при преобразовании расхода и объема в выходные электрические сигналы:

  • при Qt≤Q≤ Qmax ............................................. ± 1,0 %;
  • при Qmin≤ Q<Qt ............................................. ± 1,5 %.

Пределы дополнительных погрешностей модификаций ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04, ВЭПС-ПБ2-01 от влияния изменения температуры измеряемой среды ............0,05% / 10°С (от температуры градуировки 25°С).

Степень защиты по ГОСТ 14254-96 - IP65

  • Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-N1
  • Средняя наработка на отказ, ч, не менее - 75000
  • Средний срок службы, год - 15

Условия эксплуатации:

  • температура окружающей среды t, °С:
  • для модификации ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04 - от - 30 до + 50;
  • для модификации ВЭПС-ПБ2-01 - от -10 до +50;
  • относительная влажность при t= +35 °С и более низких температурах, без конденсации влаги, % - до 95;
  • атмосферное давление, кПа - от 84 до 106,7.

Межповерочный интервал - 4 года.
Гарантийный срок - 8 лет.

Страна-производитель: Россия
Цвет: Синий
