Тип расходомеров - счетчиков ПРАМЕР-52ХХ внесен в Государственный реестр средств измерений под № 43140-09 и разрешен к применению в Российской Федерации. Свидетельство об утверждении типа средств измерений RU.С.29.004.А № 38382 действительно до 24.12.2019 г.
Расходомеры предназначены для измерений объемного расхода и суммарного объема жидких сред в одном или двух наполненных трубопроводах, измерения времени бесперебойной работы, архивирования данных в энергонезависимой памяти, индикации результатов и передачи информации на внешние устройства.
Область применения – системы горячего, холодного и питьевого водоснабжения, а также системы контроля иных жидких сред в различных отраслях промышленности и жилищно – коммунальном хозяйстве.

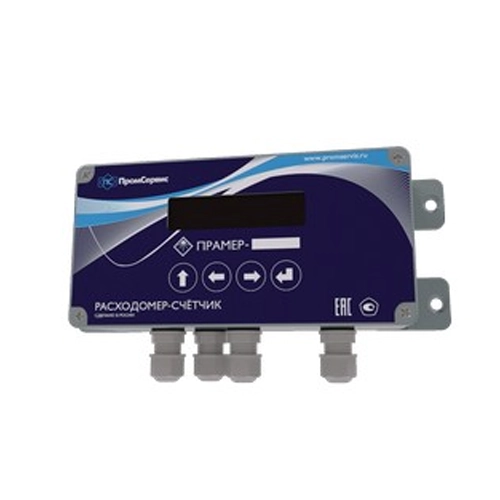

Расходомеры ПРАМЕР-525Х-Д и ПРАМЕР-525Х-ДД состоят из устройства вычислительного (УВ) с жидкокристаллическим индикатором (ЖКИ), энергонезависимой памятью для архивации данных, цифровым интерфейсом связи и одного или двух преобразователей расхода (ПР), подключенных к первому или второму измерительному каналу (ИК) УВ. Включают в свой состав один или два преобразователя давления (ПД). Дополнительно обеспечивают индикацию и архивацию показаний датчиков давления в трубопроводах для технологических целей.
В качестве ПР используются преобразователи расхода вихревые электромагнитные ВЭПС (Госреестр № 14646-05) с диаметром условного прохода (Ду) от 20 до 300 мм и преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (Госреестр № 27104-08) с Ду от 15 до 150 мм. При использовании в качестве ПР ЭМИР-ПРАМЕР-550 возможно измерение объема и объемного расхода в прямом и обратном направлении потока (реверс)
Параметры контролируемой среды:
- диапазон температур, °С от 5 до 150;
- давление избыточное, МПа, не более:
- для исполнений расходомеров с ПР ВЭПС 1,6;
- для исполнений расходомеров с ПР ЭМИР-ПРАМЕР-550 1,6 или 2,5;
- ионная проводимость, См/м, не менее:
- для исполнений расходомеров с ПР ВЭПС 5х10-4;
- для исполнений расходомеров с ПР ЭМИР-ПРАМЕР-550 10-3;
- кинематическая вязкость, м2/с, не более:
- для исполнений расходомеров с ПР ВЭПС 1,5×10-6.
Расходомеры предназначены для эксплуатации при следующих условиях окружающей среды:
- относительная влажность, % до 95 (при температуре плюс 35 °С и более низких температурах, без конденсации влаги)
- атмосферное давление, кПа от 84,0 до 106,7;
- температура, °С:
- для УВ от минус 10 до плюс 50;
- для ПР ВЭПС-ПБ1-01 от минус 30 до плюс 50;
- для ПР ЭМИР-ПРАМЕР-550 от минус 10 до плюс 55.
- постоянное магнитное поле с напряженностью не более 400 А/м;
- переменное магнитное поле с частотой 50 Гц и напряженностью не более 40 А/м.
- Суммарная потребляемая мощность электроэнергии, Вт - не более 12.
Для исполнений расходомеров, использующих в качестве ПР ВЭПС, наименьшие (Qmin), переходные (Qt) и наибольшие (Qmax) значения расходов в зависимости от Ду указаны в таблице.
| Ду, мм | Значение расхода, м3/ч | ||
|---|---|---|---|
| Qmin | Qt | Qmax | |
| 20 | 0,3 | 0,5 | 8 |
| 25 | 0,4 | 0,63 | 10 |
| 32 | 0,5 | 1,0 | 16 |
| 40 | 0,8 | 1,6 | 25 |
| 50 | 1,0 | 2,0 | 32 |
| 80 | 2,5 | 5,0 | 80 |
| 100 | 5,0 | 10 | 160 |
| 150 | 12,5 | 25 | 400 |
| 200 | 25 | 40 | 630 |
| 250 | 32 | 63 | 1000 |
| 300 | 50 | 100 | 1600 |
Для исполнений расходомеров, использующих в качестве ПР ЭМИР-ПРАМЕР-550, наименьшие (Qmin), переходные (Qt1 и Qt2) и наибольшие (Qmax) значения измеряемых объемных расходов в зависимости от Ду и класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax), условно разделенные на классы по динамическому диапазону, приведены в таблице.
|
Ду, мм |
Значение расхода, м3/ч | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Класс А (1:100) |
Класс В (1:250) |
Класс С (1:500) |
Класс D, E (1:1000) |
||||||||||
| Qmin | Qmax | Qmin | Qt1 | Qmax | Qmin | Qt2 | Qt1 | Qmax | Qmin | Qt2 | Qt1 | Qmax | |
| 15 | 0,06 | 6 | 0,024 | 0,06 | 6 | 0,012 | 0,024 | 0,06 | 6 | 0,006 | 0,024 | 0,06 | 6 |
| 25 | 0,16 | 16 | 0,064 | 0,16 | 16 | 0,032 | 0,064 | 0,16 | 16 | 0,016 | 0,064 | 0,16 | 16 |
| 32 | 0,25 | 25 | 0,100 | 0,25 | 25 | 0,050 | 0,100 | 0,25 | 25 | 0,025 | 0,100 | 0,25 | 25 |
| 40 | 0,4 | 40 | 0,160 | 0,40 | 40 | 0,080 | 0,160 | 0,40 | 40 | 0,040 | 0,160 | 0,40 | 40 |
| 50 | 0,6 | 60 | 0,240 | 0,60 | 60 | 0,120 | 0,240 | 0,60 | 60 | 0,060 | 0,240 | 0,60 | 60 |
| 65 | 1,0 | 100 | 0,400 | 1,00 | 100 | 0,200 | 0,400 | 1,00 | 100 | 0,100 | 0,400 | 1,00 | 100 |
| 80 | 1,6 | 160 | 0,640 | 1,60 | 160 | 0,320 | 0,640 | 1,60 | 160 | 0,160 | 0,640 | 1,60 | 160 |
| 100 | 2,5 | 250 | 1,000 | 2,50 | 2500 | 0,500 | 1,000 | 2,50 | 250 | 0,250 | 1,000 | 2,50 | 250 |
| 150 | 6,0 | 600 | 2,400 | 6,00 | 600 | 1,200 | 2,400 | 6,00 | 600 | 0,600 | 2,400 | 6,00 | 600 |
Пределы погрешности измерений объемного расхода и суммарного объема для расходомеров приведены в таблице.
| Величина | Диапазон расходов | Пределы относительной погрешности, % |
|---|---|---|
| Суммарный объем и объемный расход | Для исполнений с ПР ВЭПС | |
| от Qmin до Qt | ± 1,5 | |
| от Qt до Qmax | ± 1,0 | |
| Для исполнений с ПР ЭМИР-ПРАМЕР-550 | ||
| для преобразователей класса А (1:100) | ||
| от Qmax до Qmin | ± 1,0 | |
| для преобразователей класса B (1:250): | ||
| от Qmax до Qt1 | ± 1,0 | |
| от Qt1 до Qmin | ± 2,0 | |
| для преобразователей класса С (1:500): | ||
| от Qmax до Qt1 | ± 1,0 | |
| от Qt1 до Qt2 | ± 2,0 | |
| от Qt2 до Qmin | ± 5,0 | |
| для преобразователей класса D (1:1000) | ||
| от Qmax до Qt1 | ± 1,0 | |
| от Qt1 до Qt2 | ± 2,0 | |
| от Qt2 до Qmin | ± 5,0 | |
| для преобразователей класса Е (1:1000): | ||
| от Qmax до Qmin | ± 1,0 | |
Средняя наработка на отказ, ч, не менее - 75000. Средний срок службы, лет, не менее - 15. Межповерочный интервал 4 года. Гарантийный срок – 8 лет.
