Составные теплосчетчики ПРАМЕР-ТС-100-К (далее - теплосчетчики) зарегистри-рованы в Федеральном информационном фонде по обеспечению единства измерений (номер Госреестра) под № 75688-19. Теплосчетчики предназначены для измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и темпера-туры окружающего воздуха.
Область применения – источники тепловой энергии, тепловые пункты, объекты теплопотребления (здания) промышленного, коммунального и бытового назначения.
Теплосчетчики соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии Евразийского экономического союза ЕАЭС № RU Д-RU.ЛД04.В.02492 действительна по 20.08.2023 включительно).
Теплосчетчики соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 и тех-нических условий ТУ 4218-046-12560879-2018.
Конструктивно теплосчетчики состоят из следующих составных частей – средств измерений (СИ) утвержденного типа:

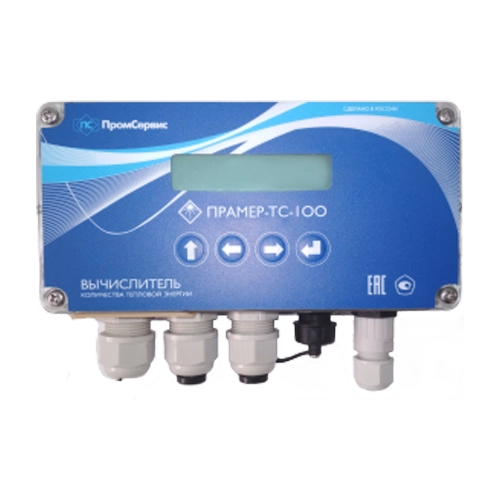

- вычислителя количества тепловой энергии ПРАМЕР-ТС-100 (регистрационный номер – 72072-18);
- от одного до пяти преобразователей расхода, расходомеров-счетчиков и (или) счетчиков жидкости (далее – ПР);
- от одного до четырех термопреобразователей сопротивления (далее – ТС) из платины и (или) до двух комплектов ТС с номинальной статической характеристикой (НСХ) 100П и Pt100 по ГОСТ 6651-2009;
- от нуля до четырех преобразователей (датчиков) избыточного давления (далее – ПД).
В составе теплосчетчика могут применяться типы ПР, ТС и ПД, приведенные в таблице 1.
Таблица 1 – Возможные ПР, ТС и ПД в составе теплосчетчиков
|
Тип ПР (регистрационный номер) |
Тип ТС (регистрационный номер) |
Тип ПД (регистрацион-ный номер) |
|
ВЭПС (14646-05); ПРЭМ (17858-11); "ВЗЛЕТ ЭР" (20293-10); РМ-5 (20699-11); US800 (21142-11); СВМ (СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-СД) (22484-13); ПРАМЕР-510 (24870-09); ЭМИР-ПРАМЕР-550 (27104-08); "ВЗЛЕТ МР" (28363-14); СВМТ (СВМТ-50Д) (28747-05); МастерФлоу (31001-12); SONO 1500 CT (35209-09); ВСХНд, ВСТН (40606-09); Питерфлоу РС (46814-11); ВСХд, ВСГд, ВСТ (51794-12); "ВЗЛЕТ ЭР" мод. "Лайт М" (52856-13); КАРАТ-551 (54265-13); ВСХНКд (61400-15); ВСХНд, ВСГНд, ВСТН (61402-15); ВЭПС-Р (61872-15) ПИТЕРФЛОУ (66324-16) |
"Взлет ТПС" (21278-11); КТСПТВХ-В (24204-03); ТСПТВХ (33995-07); КТСП-Н (38878-17); ТСП-Н (38959-17); КТС-Б (43096-15); ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (46155-10); КТПТР-01, КТПТР-06, (46156-10); ТС-Б (61801-15); ТСП, ТСП-К (65539-16) |
МИДА-13П (17636-17); Метран-55 (18375-08); СДВ (28313-11); ПД-Р (40260-11); ПДТВХ-1 (43646-10); КОРУНД (47336-16); ДДМ-03Т-ДИ (55928-13); APZ (62292-15)
|
| Примечание – В скобках приведены регистрационные номера СИ в Федеральном информационном фонде по обеспечению единства измерений (номера Госреестра). | ||
Теплосчетчики обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой и (или) открытой водяными системами теплопотребления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.
В теплосчетчиках в зависимости от применяемой схемы измерений максимальное количество применяемых ПР не более пяти, ТС и ПД не более четырех.
Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД определяются при заказе теплосчетчика.
