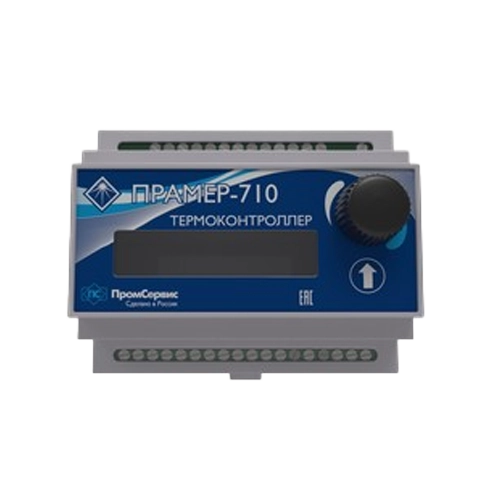

Термоконтроллер ПРАМЕР-710

ПромСервис
Под заказ
Термоконтроллер ПРАМЕР-710 цена
Заказать
Иконка вопросЗадать новый вопрос

Контроллер управляет электрическим приводом исполнительного механизма (ИМ) – регулирующего клапана, задвижки и т.п. (далее - электропривод ИМ) на основании измеряемых значений температур и выбранного алгоритма регулирования.

Термоконтроллеры ПРАМЕР-710 (далее – контроллеры) в комплекте с элементами тепловой автоматики (датчики температуры, исполнительный механизм, блоки управления насосами, насосное оборудование и т.п.) предназначены для поддержания требуемых условий теплоснабжения в системе отопления (вентиляции), либо горячего водоснабжения.

Область применения – тепловые пункты, узлы регулирования жилых зданий, объектов теплопотребления промышленного, коммунального и бытового назначения.

Контроллер управляет электрическим приводом исполнительного механизма (ИМ) – регулирующего клапана, задвижки и т.п. (далее - электропривод ИМ) на основании измеряемых значений температур и выбранного алгоритма регулирования.

Контроллеры, совместно с блоками управления насосами (БУН), подключаемыми по цифровому интерфейсу, управляют работой насосных агрегатов в системах тепло(водо-)снабжения. Подключение и настройка работы контроллера с БУН осуществляется в соответствие с (4218-008-12560879 РЭ02 "Термоконтроллеры ПРАМЕР-710. Использование совместно с блоками управления насосами").

Контроллер обеспечивает интерфейс настройки БУН и оперативное управление насосами.

Контроллер совместно с БУН обеспечивает удалённое управление насосами с помощью команд при подключении комплекса к системам диспетчеризации.
В памяти контроллера сохраняются архивные данные о параметрах теплоснабжения (измеряемые температуры, положение ИМ, возникающие НС), а также параметры работы БУН.

Контроллеры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии: ЕАЭС N RU Д-RU.НА78.B.02864/2019 действительна по 24.03.2024 включительно).

Контроллеры обеспечивают:

  • измерение до четырёх значений температуры с помощью датчиков температуры (термопреобразователей сопротивления);
  • 3-х позиционное ("ОТКРЫТЬ", "ЗАКРЫТЬ", "СТОП") управление электроприводом ИМ – коммутацией цепей переменного тока, либо по интерфейсу RS-485 при работе с электроприводами ЭП-200 (4218-008-12560879 РЭ03 "Термоконтроллеры ПРАМЕР-710. Использование совместно с приводами электрическими ЭП-200");
  • определение положения электропривода ИМ с помощью датчика положения, либо расчётным методом;
  • сохранение в энергонезависимой памяти результатов измерений, информации об административных событиях и нештатных ситуациях;
  • индикацию на ЖКИ измеренных, расчетных, настроечных и архивированных значений;
  • совместный алгоритм работы контроллеров для регулирования двух систем теплоснабжения (ГВС и СО);
  • работу в режимах экономии теплопотребления;
  • формирование на дискретном выходе логического сигнала;
  • доступ к настроечной, измеренной, диагностической и архивной информации через интерфейсы RS-485 или USB;
  • запись архивной и настроечной информации на карту памяти microSD;
  • автоматический контроль исправности датчиков температуры и нештатных ситуаций в системе регулирования теплоснабжения;
  • обновление резидентного ПО с помощью карты памяти microSD.

Подключение контроллеров к внешним устройствам (ПК, модем, информационная сеть, дополнительное оборудование) выполняется через цифровые интерфейсы: USB, два RS-485 (внутренний и внешний) и слот подключения miсroSD карты памяти.

Ввод (настройка) параметров котроллера может быть осуществлен тремя способами:

  1. вручную, последовательным вводом/выбором каждого параметра с помощью элементов пользовательского интерфейса контроллера;
  2. с использованием ПК, через внешний интерфейс (USB или RS-485) с помощью сервисного ПО "Термостат";
  3. загрузкой файла настроек с карты памяти microSD, ранее созданного в сервисном ПО "Термостат", либо считанного с аналогичного контроллера.

Технические характеристики контроллеров приведены в таблице 1.

Таблица 1 – Технические характеристики контроллеров

Наименование параметра Значение параметра
Количество каналов для подключения ДТ 4
Диапазон контролируемых температур:
- теплоноситель в системах СО и ГВС от 0° С до плюс 150° С
- воздуха (наружного и в помещении) от минус 50° С до плюс 50° С
Отклонение показаний температуры на ЖКИ контроллера от температуры, рассчитанной по НСХ, не более ±0,3° С
Количество каналов управления электроприводом ИМ с нагрузкой переменного тока не более 4 А, напряжением не более 250 В, частотой (50±1) Гц 2
(“ОТКРЫТЬ”/ “ЗАКРЫТЬ”)
Вход для подключения датчика положения ИМ 0-10 В
Тип и количество цифровых интерфейсов:
- USB
- RS-485 (внутренний и внешний)
- microSD

1
2
1
Подключение дополнительного оборудования:
- Блок управления насосами (БУН)
- Привод электрический ЭП-200

до 2-х
1
Количество входов, для подключения дискретных датчиков с сигнальным выходом "сухой контакт" 1
Количество дискретных выходов 1
Напряжение питания от сети переменного тока с частотой (50± 1) Гц от 187 до 242 В
Потребляемая мощность не более 2 Вт
Габаритные и присоединительные размеры Приложение А
Масса контроллера не более 400 г
Средняя наработка на отказ, часов не менее 50000
Средний срок службы, лет не менее 10



Страна-производитель: Россия
Тип подключения: Проводной
Интерфейс подключения: USB
Цвет: Синий
