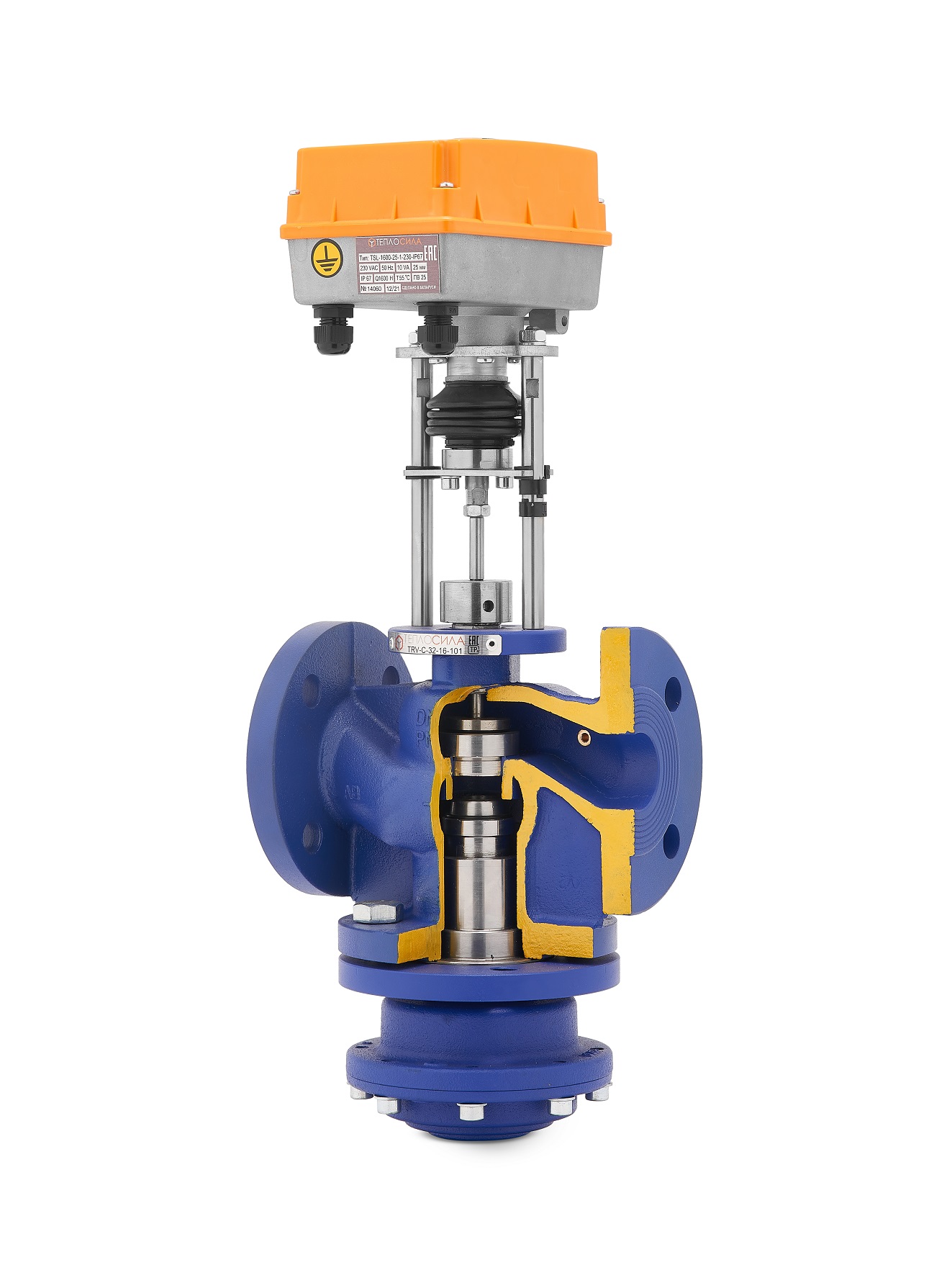

Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,05 МПа.
Основные технические характеристики комбинированных клапанов TRV-С
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Максимальная условная пропускная способность регулятора давления Kvs, м³/час |
2,5 |
4 |
8 |
10 |
16 |
25 |
32 |
Коэффициент начала кавитации Z |
0,55 |
||||||
Фиксированный перепад давлений на регулирующем клапане, МПа (бар) |
0,05 (0,5) |
||||||
Пропускная характеристика |
Линейная составная |
||||||
Номинальное давление PN, бар (МПа) |
16 (1,6) |
||||||
Относительная протечка в затворе, % от Kvs, не более |
0,01 |
||||||
Ход штока, мм |
14 |
||||||
Тип присоединения |
Фланцевый |
||||||
Рабочая среда |
Вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
||||||
Температура рабочей среды Т, °С |
+5…+150 |
||||||
Авторитет клапана |
100% в диапазоне допустимых расходов |
||||||
Мин. допустимый перепад давлений на комбинированном клапане ∆Pmin, бар |
≥ 0,8 (для DN15, 32, 40, 50) ≥ 0,5 (для DN20, 25) |
||||||
Диапазон настройки максимального расхода, м³/час |
0,3-1,6 |
0,3-2,4 |
0,7-4 |
1-4,8 |
1-10,5 |
1,5-15 |
2-20 |
Максимальный расход, м³/час* |
1,8 |
2,8 |
4,3 |
5,2 |
12,5 |
20 |
25 |
Материалы:корпус клапана и диафрагмы |
Серый чугун с шаровидным графитом EN-JL1040 |
||||||
Седло, тарелки диафрагменного блока, поршень, плунжеры, штоки, корпус регулятора |
Нержавеющая сталь 40Х13 |
||||||
Направляющие штока |
PTFE |
||||||
Уплотнение штока |
EPDM |
||||||
Мембрана |
EPDM на тканевой основе |
*Значение максимального расхода достигается при перепаде давления ∆P на клапане > 1,5 бар.
Маркировка и пример заказа комбинированного клапана TRV-С
TRV-С-X1-X2-X3где:
TRV-С – Условное обозначение комбинированного клапана TRV-C;
X1 – Условный диаметр DN;
X2 – Максимальная условная пропускная способность Kvs;
X3 – Маркировка типа электропривода.
ПРИМЕР ЗАКАЗА:
Клапан комбинированный седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный электроприводом TSL-1600-25-1-230-IP67 (тип привода 101).TRV-С-40-25-101
