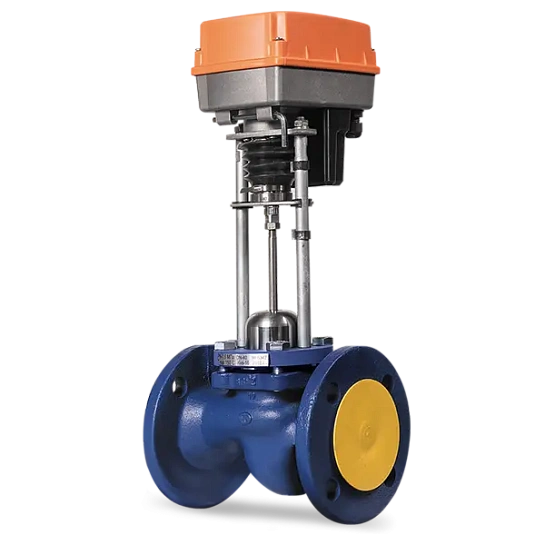

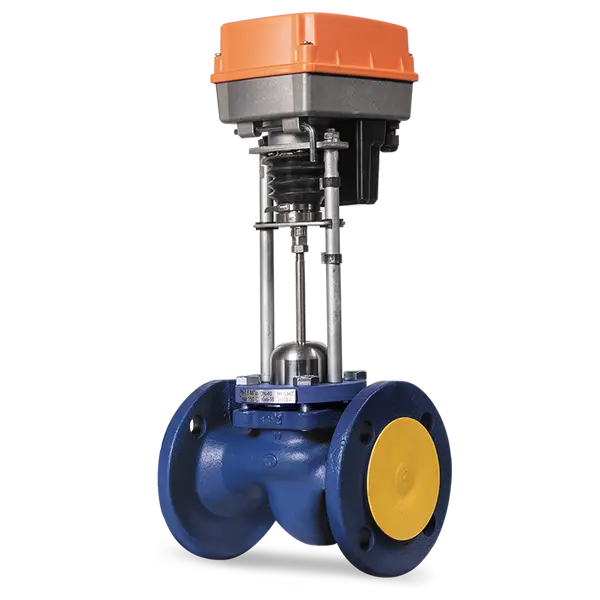

Основные технические характеристики двухходовых регулирующих клапанов TRV
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальная условная пропускная способность Kvs, м³/час |
0,16 0,25 0,4 0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 8 10 |
6,3 8 10 12,5 16 |
10 12,5 16 20 25 |
10 12,5 16 20 25 32 40 |
25 40 50 63 |
40 63 80 100 |
63 80 100 125 160 |
160 200 250 |
250 300 400 |
500 630 |
|
Разгруженный по давлению |
нет |
да |
||||||||||
|
Коэффициент начала кавитации Z |
0,6 |
0,55 |
0,5 |
0,45 |
0,4 |
0,35 |
0,3 |
0,2 |
||||
|
Расходная характеристика |
линейная составная |
|||||||||||
|
Номинальное давление PN, бар (МПа) |
16 (1,6), 25 (2,5)* |
|||||||||||
|
Протечка в затворе, % от Kvs, не более |
0,01-для жидкости |
|||||||||||
|
Ход штока, мм |
10 |
10 |
20 |
22 |
25 |
32 |
40** |
|||||
|
Тип присоединения |
фланцевый |
|||||||||||
|
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
|||||||||||
|
Температура рабочей среды Т, °С |
+5…+150 |
|||||||||||
|
Материалы:корпус |
чугун |
|||||||||||
|
крышка |
сталь 20 |
|||||||||||
|
шток плунжер седло |
нержавеющая сталь 40Х13
|
|||||||||||
|
сменный блок уплотнения штока |
направляющие – PTFE; прокладки - EPDM; |
|||||||||||
|
уплотнение в затворе |
"металл по металлу" |
|||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
**при максимальной пропускной способности
Маркировка и пример заказа двухходового регулирующего клапана TRV в комплекте с приводом TSL
TRV-X1-X2-X3-X4где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).TRV-40-16-101
Маркировка и пример заказа двухходового регулирующего клапана TRV (раздельная поставка)
TRV-X1-X2-X4где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый с условным диаметром 50 мм, с пропускной способностью 40 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа.TRV-50-40
