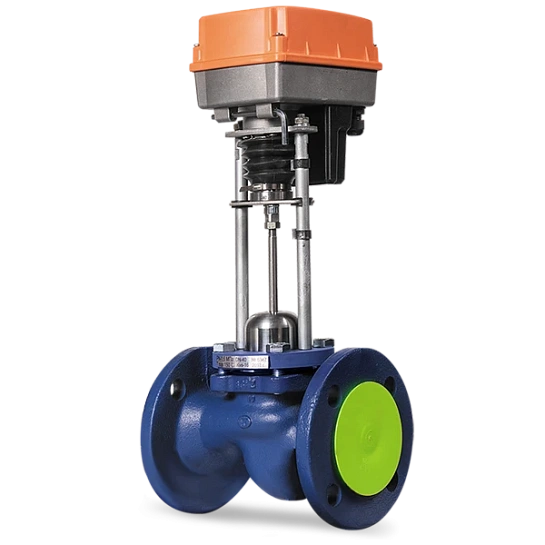

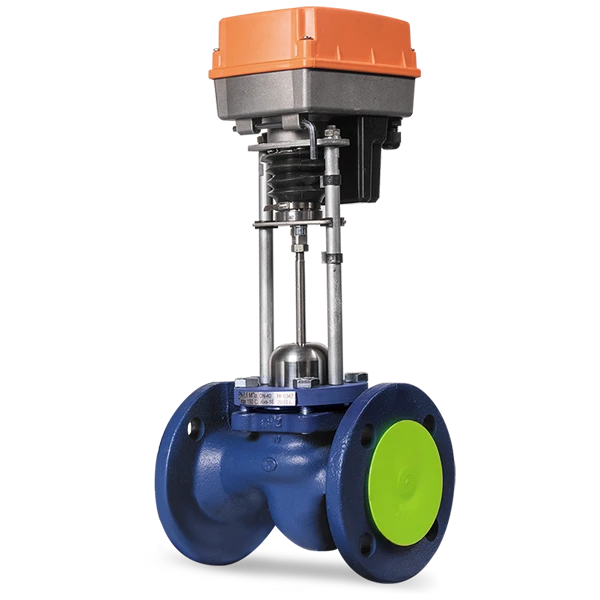

Основные технические характеристики двухходовых высокотемпературных регулирующих клапанов TRV-T
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
Максимальная условная пропускная способность Kvs, м³/час |
0,16 0,25 0,4 0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 8 10 |
6,3 8 10 12,5 16 |
10 12,5 16 20 25 |
10 12,5 16 20 25 32 40 |
25 40 50 63 |
40 63 80 100 |
63 80 100 125 160 |
100 125 160 200 250 |
100 160 200 250 300 |
Расходная характеристика |
линейная составная |
||||||||||
Номинальное давление PN, бар (МПа) |
16 (1,6), 25 (2,5)* |
||||||||||
Протечка в затворе, % от Kvs, не более |
0,01-для жидкости 0,1-для газа |
||||||||||
Ход штока, мм |
10 |
10 |
20 |
22 |
25 |
32 |
40 |
50 |
60 |
||
Тип присоединения |
фланцевый |
||||||||||
Рабочая среда |
перегретая вода, пар |
||||||||||
Температура рабочей среды Т, °С |
до + 220 °С |
||||||||||
Материалы:корпус |
чугун |
||||||||||
крышка |
сталь 20 |
||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
|
||||||||||
сменный блок уплотнения штока |
направляющие – PTFE; прокладки – высокотемпературный EPDM E90SR |
||||||||||
уплотнение в затворе |
"металл по металлу" |
*поставляется по спецзаказу
Маркировка и пример заказа двухходового регулирующего высокотемпературного клапана TRV-T в комплекте с приводом TSL
TRV-T-X1-X2-X3-X4
где:
TRV-T – Условное обозначение высокотемпературного регулирующего двухходового клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).TRV-T-50-16-101
Маркировка и пример заказа двухходового регулирующего высокотемпературного клапана TRV-T (раздельная поставка)
TRV-T-X1-X2-X4
где:
TRV-T – Условное обозначение высокотемпературного регулирующего двухходового клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 40 м³/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа.TRV-T-50-40
