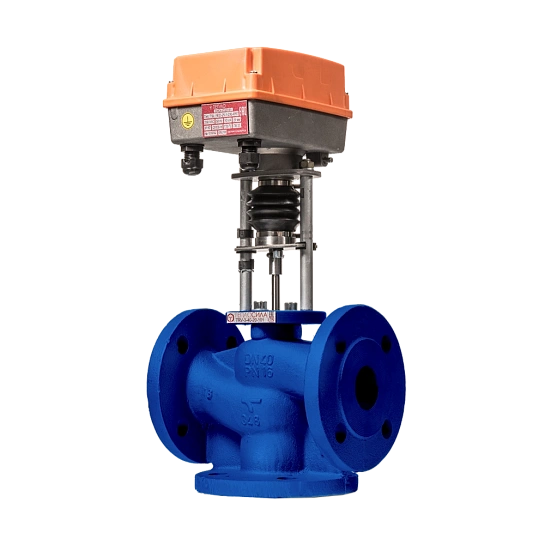

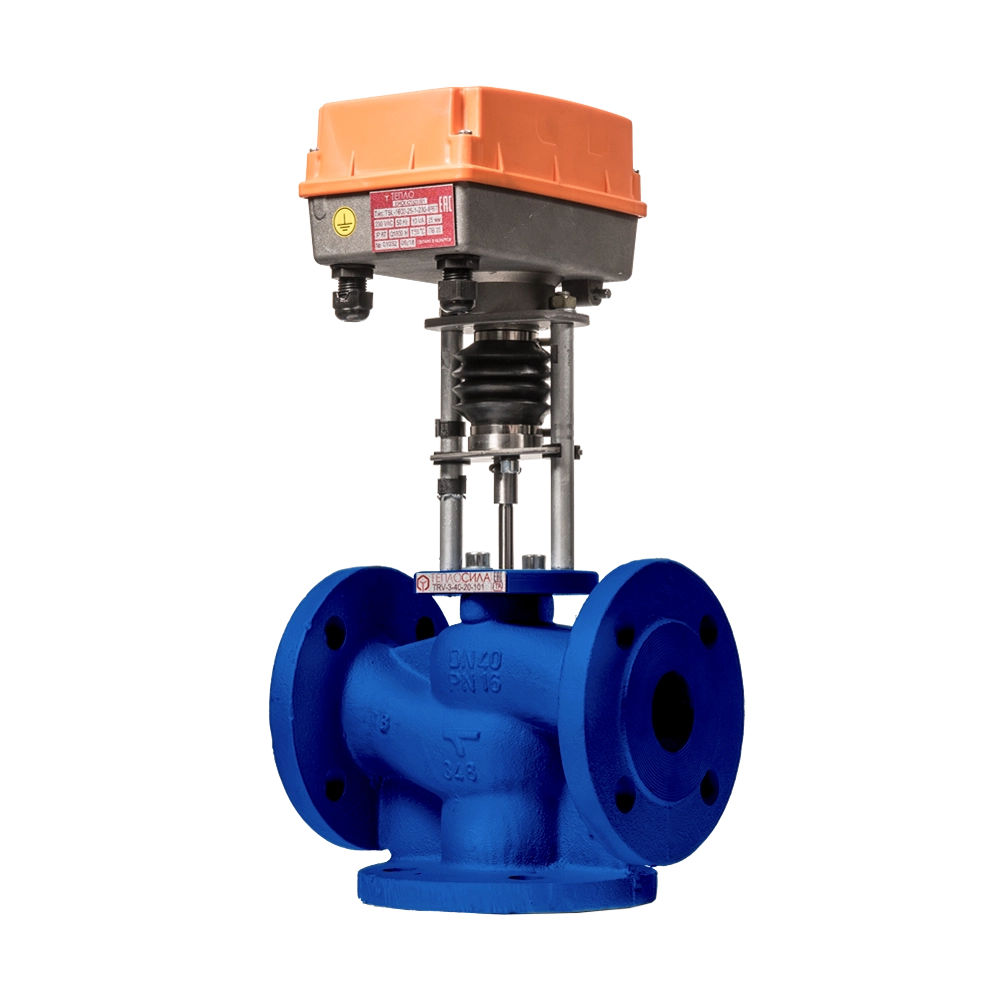

Основные технические характеристики трехходовых регулирующих клапанов TRV-3
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Максимальная условная пропускная способность Kvs, м³/час |
0,63 1,25 1,6 2,5 4 |
4 5 6,3
|
6,3 8 10
|
10 12,5 16
|
16 20 25
|
25 31,5 40
|
50 63
|
80 100
|
125 160
|
250
|
315 350 400
|
520
|
Пропускная характеристика |
A - AB, равнопроцентная; B - AB, линейная |
|||||||||||
Номинальное давление PN, бар (МПа) |
16 (1,6) |
|||||||||||
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
|||||||||||
Температура рабочей среды Т, °С |
+5…+150 |
|||||||||||
Ход штока, мм |
14, 20* |
14 |
14, 20* |
14, 25* |
35* |
40* |
40 |
40* |
60 |
|||
Тип присоединения |
фланцевый |
|||||||||||
Материалыкорпус |
чугун |
|||||||||||
запорный узел (плунжер) |
латунь ЛС-59 |
|||||||||||
шток и седло канала B |
коррозионностойкая сталь AISI 304 |
|||||||||||
уплотнение штока |
прокладки - EPDM, направляющие - PTFE |
*при максимальной пропускной способности
Маркировка и пример заказа трехходового регулирующего клапана TRV-3 в комплекте с приводом TSL
TRV-3-X1-X2-X3
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода.
ПРИМЕР ЗАКАЗА:
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды 150°С, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-3-15-2,5-101
Маркировка и пример заказа трехходового регулирующего клапана TRV-3 (раздельная поставка)
TRV-3-X1-X2
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs.
ПРИМЕР ЗАКАЗА:
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 50 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С.
TRV-3-50-25
